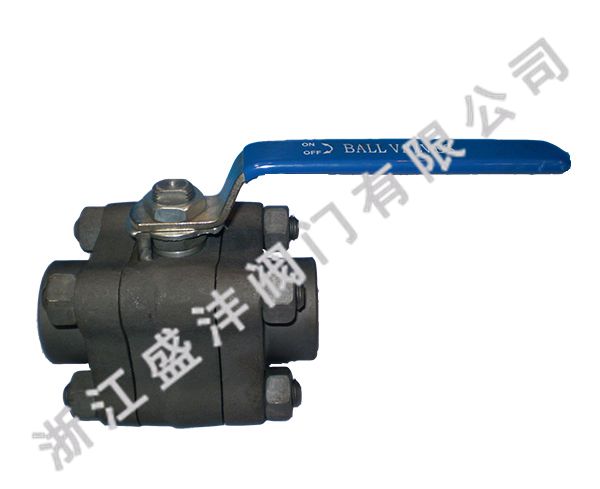

三片式鍛鋼球閥（內螺紋）
發布日期：[2017-12-27] 點擊率：648
三片式鍛鋼球閥（內螺紋）應用特點：
1、鍛鋼球閥采用板簧預載的可動金屬閥座結構，密封力設計合理，啟閉靈活，密封可靠。
2、根據用戶的需要，可設計成適用于含固體顆粒、料漿等介質的結構或耐較高溫度的結構。
3、鍛鋼球閥采用下裝式閥焊，設置倒密封結構，能確保填料處可靠密封。
4、鍛鋼球閥適用于城建、化工、冶金、石油、制藥、食品、飲料、環保
三片式鍛鋼球閥（內螺紋）標準：
設計和制造標準：BS5351 MSS SP-118; | 檢驗與試驗：API 598、GB/T13927、JB/T9092 |
承插焊標準：ANSI B16.11、JB/T1751 | 螺紋端標準：ANSI B16.11、JB/T1751 |
對焊端標準：ANSI B16.25、JB/T12224 | 法蘭端標準：ANSI B16.5、JB79 |
三片式鍛鋼球閥（內螺紋）零件材質：
序號 | 零件名稱 | 材質 | |
1 | 閥體 Body | A105 | A304 |
2 | 密封圈 Sealing Ring | APTFE & PEEK | |
3 | 球體 Ball | F6 | F304 |
4 | 閥桿 Stem | 410 | 304 |
5 | O型圈 O-ring | VITON | |
6 | 墊片 Gasket | PTFE | |
7 | 螺栓 Bolt | B7 | B8 |
8 | 螺母 Nut | 2H | 8 |
9 | 薄型螺母 Flat nut | 8 | |
三片式鍛鋼球閥（內螺紋）連接尺寸：
公稱通徑 | 尺寸（mm） | |||
L | H | D | D1 | |
10 | 90 | 76 | 32 | 3/8 |
15 | 90 | 76 | 32 | 1/2 |
20 | 100 | 81 | 38 | 3/4 |
25 | 115 | 92 | 45 | 1 |
32 | 130 | 114 | 55 | 1 1/4 |
40 | 150 | 125 | 65 | 1 1/2 |
50 | 170 | 144 | 75 | 2 |
